全自動(dòng)比表面及孔隙度分析儀 BET
全國(guó)服務(wù)熱線:
0431-80514535您的位置:
全國(guó)服務(wù)熱線:

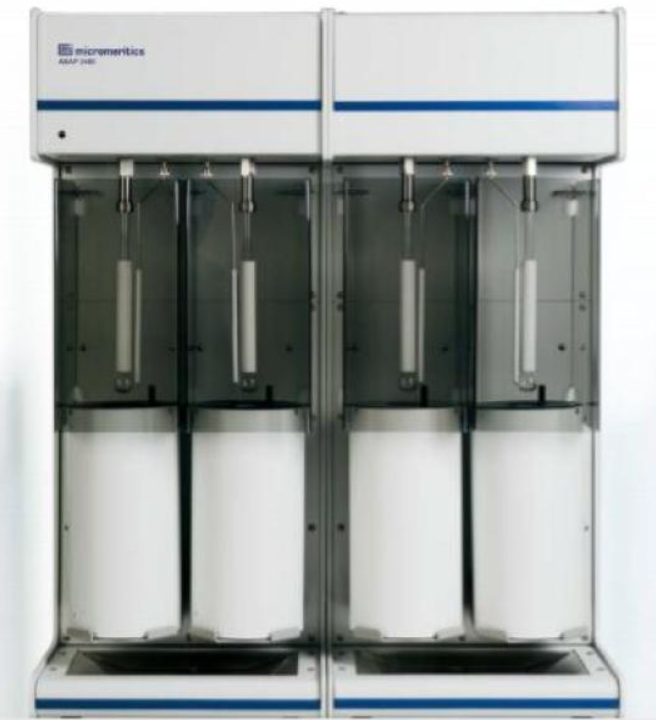

0431-80514535| 全自動(dòng)比表面及孔隙度分析儀 BET | 麥克ASAP2460;麥克 TriStar II3flex; 康塔AUTOSORB IQ;康塔QUADRASORB SI 等 | N2 :介孔 150,全孔 350,只測(cè)比表面積100; CO2:只測(cè)吸附曲線:400 元/溫度點(diǎn);測(cè)吸脫附曲線:500 元/溫度點(diǎn);微孔全套: 550 元/溫度點(diǎn);CO2 全孔分析(吸附曲線+孔徑分析):800 元/樣 CO:之測(cè)吸附曲線:800 元/溫度點(diǎn);其他氣氛具體咨詢 | 比表面積、微孔、介孔的孔容和孔徑分布,吸附氣體:氮?dú)?、二氧化碳、氬氣、氪氣等介孔、微孔、全孔孔徑分布和比表面積,吸附氣體:氮?dú)?、二氧化碳、氬氣、氪氣?/td> |
測(cè)試目的及應(yīng)用場(chǎng)景
4.通過(guò)BET測(cè)試可以評(píng)估吸附劑和催化劑的比表面積和孔隙結(jié)構(gòu),從而更好地了解吸附劑和催化劑在環(huán)境污染治理方面的應(yīng)用前景。
測(cè)試原理
在BET測(cè)試中,材料通常是一種固體粉末或薄膜形式,而氣體通常是氮?dú)?。在測(cè)試中,先將材料置于真空中,以去除材料表面和孔隙中的水分和其他雜質(zhì)。然后,將氮?dú)饩徛匾氩牧现?,直到氮?dú)馀c材料表面和孔隙達(dá)到平衡狀態(tài)。在這個(gè)平衡狀態(tài)下,氮?dú)庖呀?jīng)完全吸附在材料表面和孔隙中,形成一定的吸附量。然后,可以根據(jù)所添加的氮?dú)饬亢臀降葴鼐€的形狀來(lái)計(jì)算材料的比表面積和孔隙結(jié)構(gòu)。
測(cè)試步驟
此測(cè)試大概步驟如下(僅供參考):
1.樣品制備:將待測(cè)樣品制備成均勻的粉末狀或顆粒狀。
2.真空處理:將樣品置于真空中并設(shè)定特定的處理溫度,以去除表面吸附的氣體和水分。
3.吸附等溫線測(cè)量:將樣品置于吸附儀器中,液氮溫度設(shè)置77.35k,通過(guò)逐漸增加氣體(通常是氮?dú)猓┑膲毫?,測(cè)量吸附等溫線。在低壓下,氣體分子會(huì)吸附在樣品表面上形成單分子層。
4.BET擬合:根據(jù)吸附等溫線數(shù)據(jù),使用BET方程進(jìn)行擬合,得到吸附等溫線的斜率和截距。
5. 比表面積計(jì)算:根據(jù)BET方程中的參數(shù),計(jì)算樣品的比表面積。
測(cè)試內(nèi)容:通過(guò)此模塊測(cè)試可得到比表面積數(shù)值和BET方程的相關(guān)參數(shù)。
樣品要求:
(1)樣品形態(tài)要求:一般都是粉末樣品,如是顆粒狀請(qǐng)盡量物理粉碎得比較小,薄膜、塊體、纖維類樣品需要自行處理到長(zhǎng)寬3mm以下。
(2)樣品量要求:在比表面積有大概預(yù)期的前提下,可用公式:比表面積(m2/g)*樣品量(g)=15-20m2來(lái)大致確定所需樣品量,測(cè)試?yán)蠋煏?huì)根據(jù)實(shí)際情況來(lái)確定測(cè)試樣品量;針對(duì)比表面積大于400m2/g的樣品,為了減少稱量誤差,建議樣品量不要少于50mg;對(duì)于比表面積預(yù)期小于10m2/g的樣品,同時(shí)希望吸脫附曲線相對(duì)好看一些的可酌情提供0.5g以上樣品。
結(jié)果展示:
1.結(jié)果內(nèi)容:得到比表面積數(shù)值和BET方程的相關(guān)參數(shù)。
2.結(jié)果示例:
(1)康塔儀器測(cè)試結(jié)果

(2) 麥克儀器測(cè)試結(jié)果

微孔
測(cè)試內(nèi)容:通過(guò)此模塊測(cè)試可得到等溫吸脫附曲線及孔徑分布等數(shù)據(jù);
適用孔徑范圍: φ < 2 nm
樣品要求:
(1)樣品形態(tài)要求:一般都是粉末樣品,如是顆粒狀請(qǐng)盡量物理粉碎得比較小,薄膜、塊體、纖維類樣品需要自行處理到長(zhǎng)寬3mm以下。
(2)樣品量要求:在不知道比表面積情況下,一般測(cè)試微孔質(zhì)量要100mg以上(前提是樣品中有微孔)
結(jié)果展示:
1.結(jié)果內(nèi)容:得到吸脫附曲線及孔徑分布等數(shù)據(jù)。
2.結(jié)果示例:
(1)康塔儀器測(cè)試結(jié)果
(1-1)吸脫附曲線

(1-2)孔徑分布數(shù)據(jù)


(2)麥克儀器測(cè)試結(jié)果
(2-1)吸脫附曲線

(2-2)孔徑分布數(shù)據(jù)


介控
測(cè)試內(nèi)容:通過(guò)此模塊測(cè)試可得到等溫吸脫附曲線,比表面積,孔容、孔徑分布等數(shù)據(jù);
適用孔徑范圍:2 nm ≤ φ ≤ 50 nm
樣品要求:
(1)樣品形態(tài)要求:一般都是粉末樣品,如是顆粒狀請(qǐng)盡量物理粉碎得比較小,薄膜、塊體、纖維類樣品需要自行處理到長(zhǎng)寬3mm以下。
(2)樣品量要求:250mg以上,為方便取樣,請(qǐng)不要用自封袋裝樣。
結(jié)果展示:
1.結(jié)果內(nèi)容:得到等溫吸脫附曲線,比表面積,孔容、孔徑分布以及BJH等數(shù)據(jù)。
2.結(jié)果示例:
(1)康塔儀器測(cè)試結(jié)果
(1-1)等溫吸脫附曲線

(1-2)比表面積數(shù)據(jù)

(1-3)孔容和平均孔徑數(shù)據(jù)

(1-4)BJH數(shù)據(jù)(吸附和脫附的介孔和大孔部分的比表面積、孔容、孔徑等數(shù)據(jù))

(2)麥克儀器測(cè)試結(jié)果
(2-1)等溫吸脫附曲線

(2-2)比表面積

(2-3)孔容和平均孔徑數(shù)據(jù)

(2-4)BJH數(shù)據(jù)

全孔
測(cè)試內(nèi)容:通過(guò)此模塊測(cè)試可得到包含微孔和介孔范圍內(nèi)等溫吸脫附曲線,比表面積,孔容、孔徑分布等數(shù)據(jù);
樣品要求:
(1)樣品形態(tài)要求:一般都是粉末樣品,如是顆粒狀請(qǐng)盡量物理粉碎得比較小,薄膜、塊體、纖維類樣品需要自行處理到長(zhǎng)寬3mm以下;
(2)樣品量要求:在不知道比表面積情況下,一般測(cè)試全孔質(zhì)量要100mg以上。
結(jié)果展示:
1.結(jié)果內(nèi)容:全孔報(bào)告除了包含介孔報(bào)告中的所有數(shù)據(jù),還會(huì)包含樣品中微孔的數(shù)據(jù),有等溫吸脫附曲線,比表面積,孔容、孔徑分布等數(shù)據(jù)。
2.結(jié)果示例:可參考介孔、微孔的結(jié)果,全孔為介孔數(shù)據(jù)和微孔數(shù)據(jù)的加和。
0431-80514535
